자동시스템
장비명
자동 마그네슘 재생 시스템/Fluxless Magnesium Recycling System (EFRS-500)

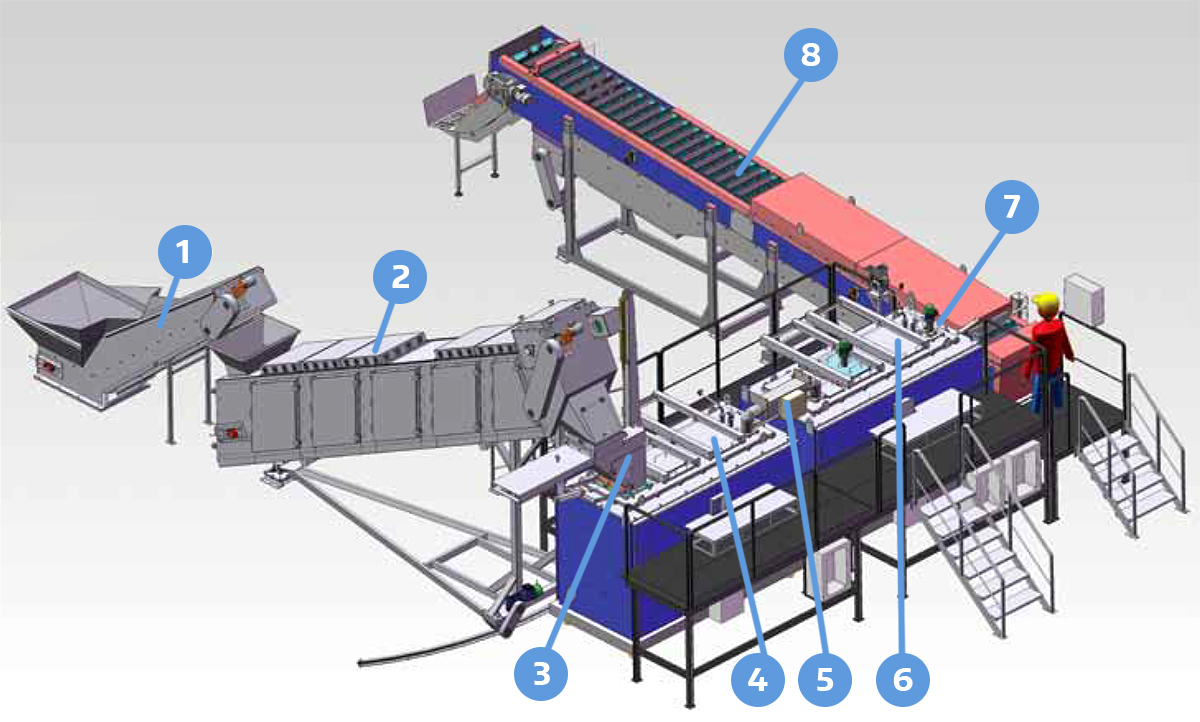

구조 및 형태

각 부분별 기능
-
투입 컨베이어 : 투입된 마그네슘 스크랩을
번(예열 컨베이어)으로 자동 이송
-
예열 컨베이어 :
번(용해로)으로 들어가기 전 스크랩을 예열 및 이송
-
소재 투입장치 : 예열된 스크랩을
번(용해로)에 자동 공급
- 용해로 : 투입된 스크랩을 용융하는 전기용해로이며, 스크랩 내 불순물을 1차 필터를 통해서 제거
-
이송 사이펀 : 용융 및 불순물을 1차 정제한 마그네슘을 주조 대기를 위한
번(보온로)으로 자동 이송
- 보온로 : 주조 대기를 위한 액상의 마그네슘을 보관하는 장소이며 2차 필터 및 각종 조치를 통해 정제한 마그네슘을 보관
- 펌프 : 액화상태의 마그네슘을 주형틀에 자동 공급
- 캐스팅 컨베이어 : 주조된 Ingot을 냉각 및 이송하여 자동으로 탈형
제조 공정도(흐름도)

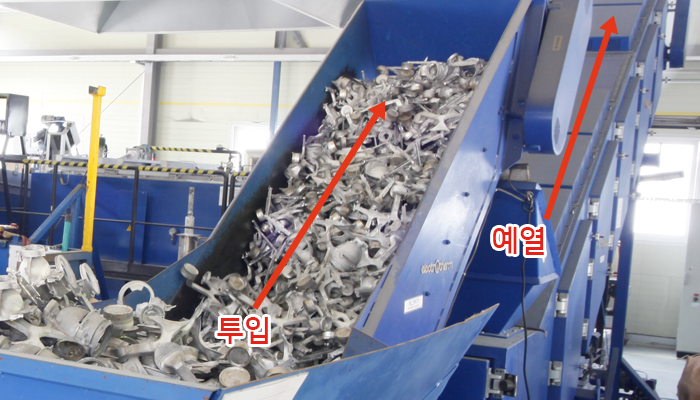

①스크랩 투입 및 예열

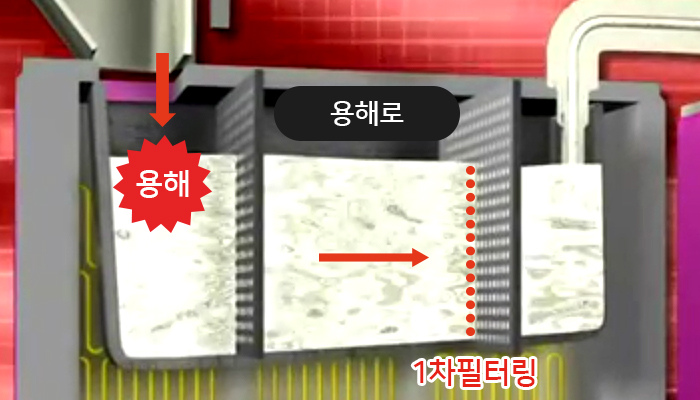

②스크랩 용해/1차 불순물 정제

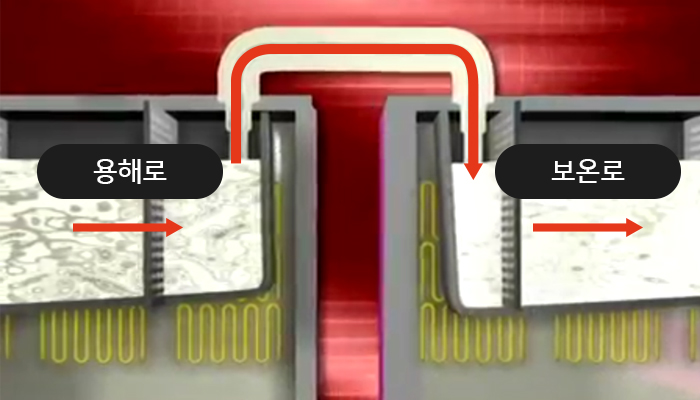

③1차 정제마그네슘 보온로 이동

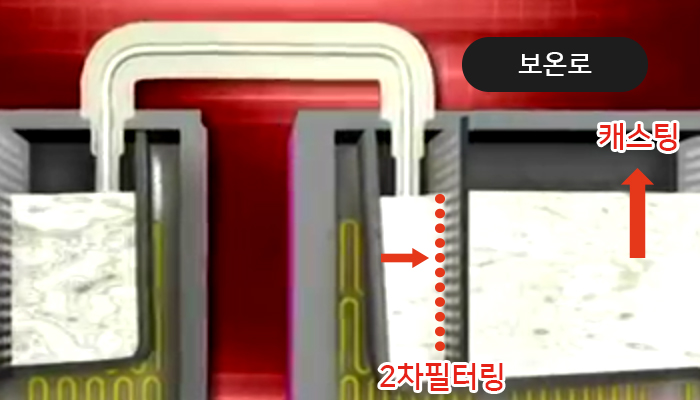

④탈가스/2차 불순물 정제

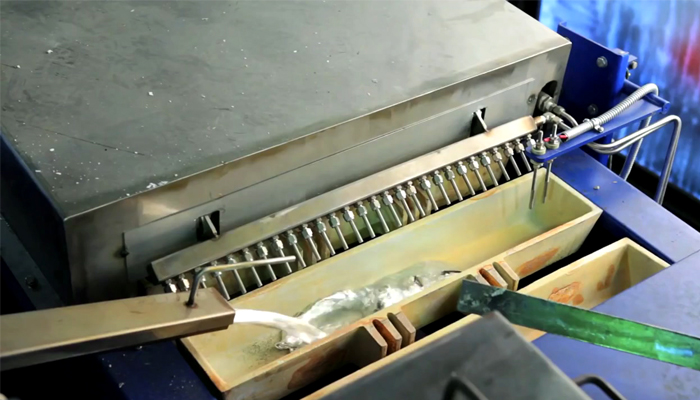

⑤Ingot 주조

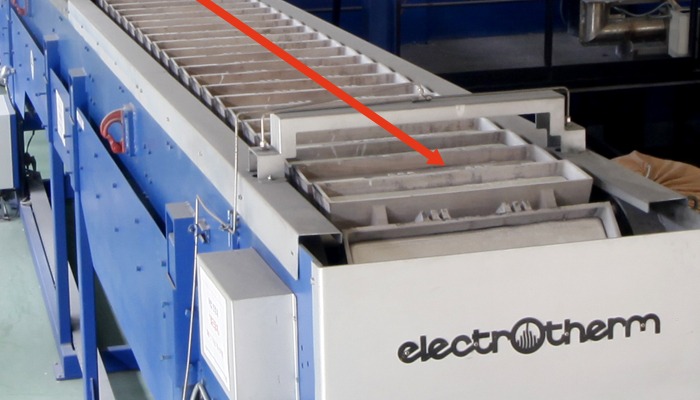

⑥Ingot 이송/냉각

⑦Ingot 탈형

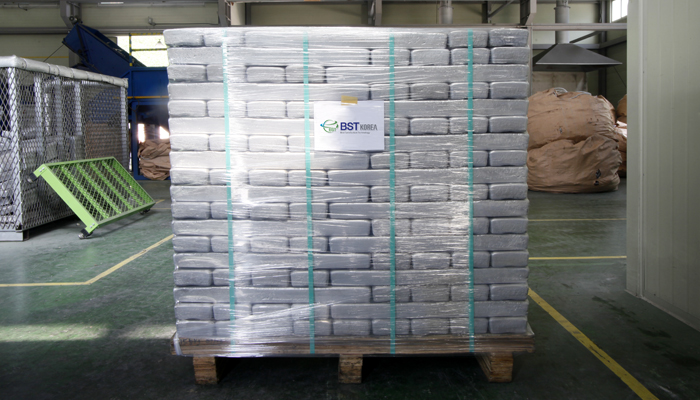

⑧제품 포장
